Uszczelnienia techniczne decydują o tym, czy maszyna pracuje bez wycieków, strat ciśnienia i przestojów. Wybór złego typu kończy się awarią pompy, zanieczyszczeniem produktu albo kosztowną wymianą całego węzła uszczelniającego. Poniżej znajdziesz zestawienie głównych rodzajów, ich zastosowań oraz zasad, którymi kierujesz się przy wyborze.
Podział według zasady działania
Pierwsze kryterium to sposób, w jaki element blokuje przepływ medium. Można wyróżnić dwie duże grupy: rozwiązania statyczne, montowane między częściami nieruchomymi względem siebie, oraz dynamiczne, pracujące na powierzchniach ruchomych, na przykład na wale obrotowym. To rozróżnienie wyznacza dalszy wybór materiału, kształtu i sposobu osadzenia. Bez jego zrozumienia trudno sensownie porównywać poszczególne konstrukcje.
Uszczelnienia statyczne
Ten typ pracuje w połączeniach kołnierzowych, pokrywach, złączach rur i korpusach zaworów, czyli tam, gdzie elementy nie przemieszczają się względem siebie. Jego zadaniem jest wypełnienie nierówności powierzchni i utrzymanie szczelności pod wpływem ciśnienia oraz temperatury. Opisuje je dokładniej wpis o tego rodzaju rozwiązaniach, a praktyczne przykłady zastosowań znajdziesz w materiale o tym, gdzie najczęściej się je montuje. Do tej grupy należą płaskie uszczelki, pierścienie o-ring oraz elementy spiralnie zwijane.
Uszczelnienia dynamiczne
Druga grupa obejmuje elementy pracujące na wałach obrotowych, trzpieniach i prowadnicach liniowych. Tutaj kontakt między powierzchnią ruchomą a nieruchomą jest ciągły, co powoduje tarcie i zużycie materiału. Konstrukcja musi więc łączyć szczelność z odpornością na ścieranie i nagrzewanie się w miejscu styku. W tej kategorii znajdują się simmeringi oraz pierścienie mechaniczne czołowe, opisane szerzej w dalszej części.
Simmeringi i inne uszczelnienia wału
Simmering to pierścień gumowy wzmocniony metalową obudową, osadzony w gnieździe korpusu i obejmujący wał obrotowy. Działa przy niskich i średnich ciśnieniach, głównie w łożyskowaniach, przekładniach i silnikach. Zasadę jego pracy tłumaczy artykuł o tym, czym charakteryzują się te podzespoły. Alternatywą jest konstrukcja mechaniczna czołowa, stosowana przy wyższych prędkościach obrotowych i agresywnych mediach, gdzie zwykła guma szybko ulegałaby zniszczeniu.
Dobór konkretnego rozwiązania dla wału zależy od prędkości, rodzaju medium, temperatury i dopuszczalnego poziomu wycieku. Zasady tego wyboru opisuje tekst o tym, jak dopasować element do warunków eksploatacji. Błędem jest kierowanie się wyłącznie ceną, bez sprawdzenia, czy materiał wytrzyma kontakt z daną substancją roboczą.

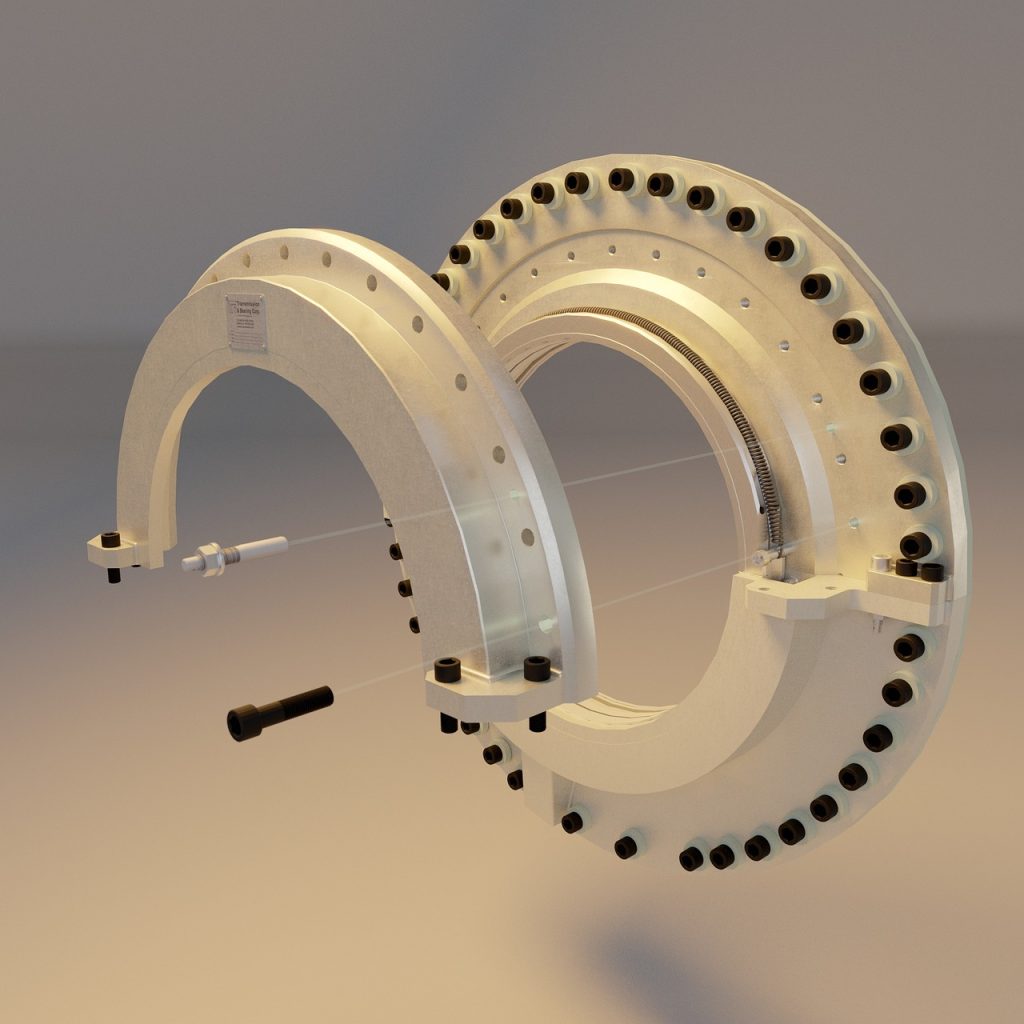

Uszczelnienia z elastomerów, metalu i tworzyw
Materiał decyduje o odporności na temperaturę, chemikalia i ścieranie, dlatego to osobne kryterium doboru, niezależne od typu konstrukcji. Gumy syntetyczne sprawdzają się przy umiarkowanych warunkach cieplnych i dają dobrą elastyczność, co ułatwia kompensację nierówności powierzchni. Pierścienie spiralnie zwijane czy elementy z blachy profilowanej wytrzymują znacznie wyższe wartości ciśnienia i wysokich temperatur, ale wymagają precyzyjnego montażu. Tworzywa takie jak teflon łączą odporność chemiczną z niską siłą tarcia, co jest cenione w aplikacjach spożywczych i farmaceutycznych.
- Guma NBR – stosowana przy kontakcie z olejami mineralnymi i paliwami
- Guma EPDM – znosi wodę, parę i wiele czynników atmosferycznych, ale nie oleje
- Teflon (PTFE) – szeroki zakres odporności chemicznej, niska przyczepność zanieczyszczeń
- Metale i stopy – zastosowanie przy wysokiej temperaturze i ciśnieniu
Uszczelnienia specjalne dla trudnych warunków
Niektóre procesy produkcyjne wymagają rozwiązań wykraczających poza standardowe pierścienie i płaskie uszczelki. Mowa tu o konstrukcjach labiryntowych, pracujących bezkontaktowo i dzięki temu praktycznie bez zużycia, oraz o elementach magnetycznych, stosowanych w pompach przenoszących substancje niebezpieczne lub silnie korozyjne. W branży spożywczej istotna jest zgodność materiału z wymogami higienicznymi, co ma znaczenie przy produkcji i czyszczeniu urządzeń technologicznych, podobnie jak w procesach opisanych w artykule o liniach do smażenia. Gdzie indziej instalację myje się regularnie, a wtedy pierścień musi znosić kontakt ze środkami myjącymi bez utraty elastyczności – zagadnienie to porusza tekst o dezynfekcji w zakładach spożywczych.
Kryteria doboru
Przy wyborze konkretnego rozwiązania patrzy się na kilka cech naraz, bo pominięcie jednej z nich prowadzi do szybkiego zużycia lub nieszczelności. Poniższa tabela porządkuje najczęściej sprawdzane wielkości i to, co z nich wynika dla pracy uszczelnienia.
| Kryterium | Co sprawdzić | Skutek błędnego doboru |
|---|---|---|
| Medium | Odporność chemiczna materiału | Degradacja uszczelnienia, wyciek |
| Temperatura pracy | Zakres pracy materiału i konstrukcji | Utrata elastyczności lub pękanie |
| Ciśnienie | Nośność i kształt uszczelki | Wyciskanie lub przeciekanie uszczelki |
| Ruch względny elementów | Typ statyczny lub dynamiczny | Nadmierne zużycie przy złym typie |
Sam materiał i rodzaj konstrukcji to nie wszystko, bo liczy się także jakość montażu i stan powierzchni współpracującej. Rysy na wale pod pierścieniem gumowym czy nierówności na kołnierzu pod płaską uszczelką skracają żywotność niezależnie od tego, jak starannie wybrano surowiec. W praktyce przemysłowej trwały efekt to wynik trzech decyzji: właściwego typu konstrukcji, odpowiedniego tworzywa i poprawnego osadzenia na przygotowanej powierzchni.
Wskazówka: przed zamówieniem sprawdź kartę charakterystyki medium, z którym element będzie miał kontakt, i porównaj ją z tabelą odporności chemicznej producenta materiału.
Branże, w których uszczelnienia mają szczególne znaczenie
Zapotrzebowanie na szczelne połączenia dotyczy właściwie każdej gałęzi wytwórczości, choć wymagania różnią się w zależności od specyfiki procesu. W przemyśle ciężkim, opisanym w artykule o tym, czym jest ta gałąź produkcji, dominują duże obciążenia mechaniczne i wysokie temperatury, co wymusza stosowanie konstrukcji metalowych i wzmocnionych. W branży spożywczej i farmaceutycznej priorytetem jest higiena i częste mycie instalacji. W górnictwie i energetyce liczy się wytrzymałość na pył, wibracje i pracę w trudnych warunkach zewnętrznych, zbliżonych do tych, które opisuje tekst o zastosowaniu węgla kamiennego i brunatnego.
Przy planowaniu nowej instalacji dobór uszczelnień dobrze rozpatrywać razem z ogólną charakterystyką branży, w której firma działa, bo to ona wyznacza typowe medium, ciśnienia i temperatury pracy. Więcej o podziale sektorów znajdziesz w artykule o tym, jakie są gałęzie przemysłu.
Najczęstsze pytania
Czy simmering można zastąpić uszczelnieniem mechanicznym czołowym?
Tak, przy wyższych prędkościach obrotowych i podwyższonych oczekiwaniach co do szczelności taka konstrukcja jest częstym zamiennikiem, choć wymaga większej precyzji montażu i wyższego nakładu na materiały.
Czy jedno uszczelnienie może pracować z różnymi mediami?
Zależy to od materiału – elastomery są dedykowane konkretnym grupom chemicznym, natomiast teflon ma szerszy zakres odporności i lepiej znosi zmienność substancji roboczej.
Jak długo działa uszczelnienie statyczne pod kołnierzem?
Żywotność zależy od temperatury, ciśnienia, liczby cykli demontażu i stanu powierzchni kołnierza, dlatego trudno podać jedną wartość bez znajomości konkretnej instalacji.
Wybór uszczelnienia technicznego sprawdza się najlepiej wtedy, gdy traktuje się go jako element całego układu, a nie osobną pozycję na liście zakupowej. Analiza medium, ciśnienia, temperatury i ruchu pozwala wskazać właściwy typ budowy, a konsultacja z dostawcą pomaga dopasować tworzywo do realnych warunków pracy maszyny.
