Doskonale wiemy, że każda nieszczelność może prowadzić do poważnych konsekwencji – od wycieków, przez spadki ciśnienia, po całkowite awarie układu. Właśnie tutaj pojawia się rola uszczelnień statycznych, które mają za zadanie zapewnić nieprzepuszczalność nawet w ekstremalnych warunkach pracy. Czym są te komponenty, jak działają i dlaczego są tak ważne? Odpowiedzi na te pytania znajdziesz w tym artykule.
Definicja i podstawowa rola uszczelnień statycznych

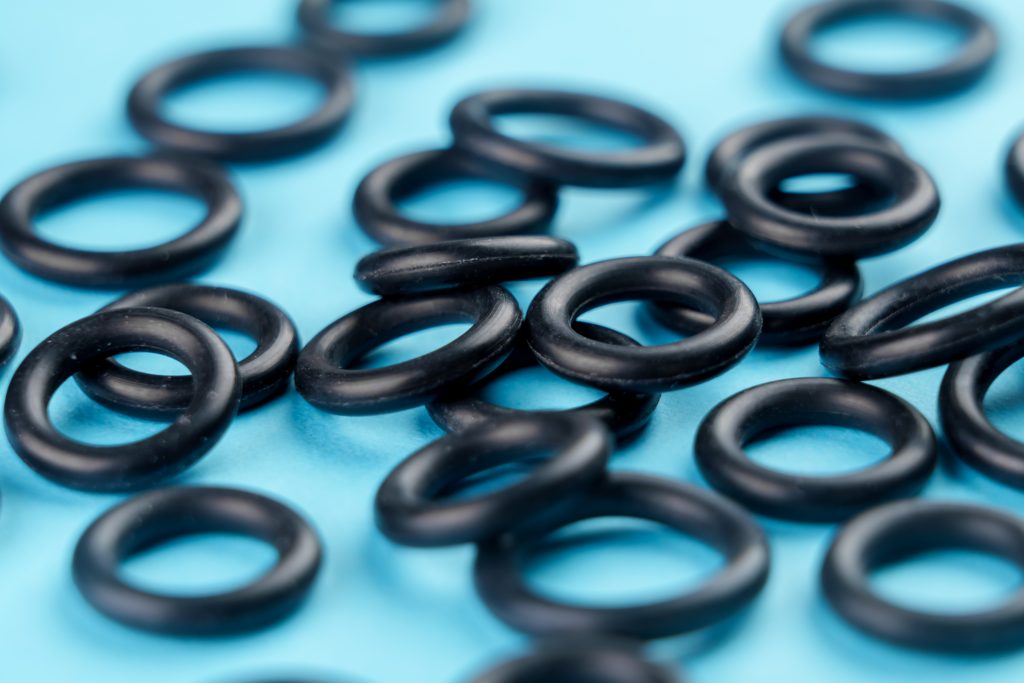

Uszczelnienia statyczne, jak sama nazwa wskazuje, to elementy uszczelniające stosowane w połączeniach, które nie poruszają się względem siebie, a więc pozostają w jednym miejscu. Mają one fundamentalne zadanie – zapobiegać przenikaniu cieczy, gazów czy pyłów z jednej części układu do drugiej. Elementy te stosowane są na przykład w miejscach połączeń dwóch nieruchomych części, takich jak powierzchnie płaskie łączników, kołnierzy lub pokryw. Ich funkcja polega nie tylko na utrzymaniu ciśnienia, ale również na ochronie elementów układu przed korozją oraz innymi czynnikami zewnętrznymi.
Uszczelnienia te mają szerokie zastosowanie w hydraulice, pneumatyce, branży spożywczej, farmaceutycznej, a także w przemyśle motoryzacyjnym i lotniczym. Odpowiednio dobrane komponenty mogą wytrzymać wysokie temperatury, duże ciśnienia oraz agresywne chemikalia, zwiększając trwałość i niezawodność układów, w których są zamontowane. W praktyce oznacza to, że wybór właściwego uszczelnienia przekłada się bezpośrednio na czas między kolejnymi przerwami technicznymi oraz na całkowity koszt eksploatacji maszyny.
Materiały stosowane w produkcji uszczelnień statycznych
Wybór materiału jest niezwykle istotny, ponieważ musi on sprostać specyficznym wymaganiom pracy, takim jak ciśnienie, temperatura i rodzaj medium. Najpopularniejsze materiały, z których wykonuje się uszczelnienia statyczne, to:
- NBR (kauczuk nitrylowy) – materiał o dobrej odporności na oleje i smary, często wykorzystywany w zastosowaniach hydraulicznych; jego elastyczność pozwala na kompensację mikronierówności powierzchni montażowych
- EPDM – uszczelki z tego materiału są odporne na działanie czynników atmosferycznych, więc często stosuje się je w systemach pracujących z wodą oraz parą wodną; doskonale znoszą duże wahania temperatur
- PTFE (teflon) – charakteryzuje się bardzo dobrą odpornością chemiczną, co sprawia, że znajduje zastosowanie tam, gdzie mamy do czynienia z agresywnymi chemikaliami; jest również właściwie obojętny biologicznie, co ma znaczenie w przemyśle spożywczym
- Viton (FKM) – materiał o doskonałej odporności na wysokie temperatury i agresywne chemikalia, stosowany w przemyśle lotniczym i samochodowym; zachowuje swoje właściwości uszczelniające nawet w ekstremalnych warunkach pracy
Warto podkreślić, że wybór materiału zależy nie tylko od warunków pracy, ale także od specyfiki zastosowania – nieodpowiednio dobrane tworzywo może prowadzić do przedwczesnego zużycia uszczelnienia lub nawet do awarii całego układu. W przypadku złożonych instalacji inżynieria materiałowa odgrywa decydującą rolę w projektowaniu systemów o przewidywalnym czasie eksploatacji.
Kryteria doboru materiału pod kątem warunków eksploatacyjnych
Przed wyborem konkretnego tworzywa należy przeanalizować kilka kluczowych parametrów. Po pierwsze – zakres temperatur, w jakich będzie pracować uszczelnienie. NBR sprawdza się dobrze w zakresie od –30°C do +100°C, natomiast Viton wytrzymuje do +200°C, a w specjalnych wersjach nawet więcej. Po drugie – rodzaj czynnika roboczego. W przypadku kontaktu z benzyna, olejem mineralnym czy smarem lepsze będzie NBR, podczas gdy EPDM znakomicie radzi sobie z wodą, glikolem i niektórymi kwasami.
Trzeci parametr to ciśnienie robocze. W układach niskoprężnych wystarczą miększe elastomery, ale w instalacjach wysokociśnieniowych konieczne jest zastosowanie twardszych materiałów lub dodatkowych pierścieni dociskowych. Wreszcie – kompatybilność chemiczna. Nie można dopuścić do sytuacji, w której uszczelka rozpuszcza się, pęcznieje lub traci elastyczność pod wpływem medium. Dlatego producenci publikują tabele kompatybilności materiałów z poszczególnymi substancjami, stanowiące podstawę właściwego doboru.
Mechanizm działania uszczelnień statycznych
Mechanizm działania uszczelnień statycznych jest stosunkowo prosty, ale wymaga precyzji montażowej. W momencie dokręcenia dwóch elementów (np. śrubami), uszczelka zostaje ściśnięta, a materiał dostosowuje się do mikronierówności powierzchni, tworząc barierę zapobiegającą przenikaniu medium. Stopień ściskania – czyli tzw. kompresja uszczelnienia – musi być odpowiednio dobrany. Zbyt małe dociśnięcie nie zapewni szczelności, natomiast zbyt duże może zniszczyć uszczelkę poprzez nadmierne zgniecenie lub wyciskanie materiału na zewnątrz rowka.
Wpływ chropowatości powierzchni na skuteczność uszczelnienia
Chropowatość powierzchni ma bezpośredni wpływ na skuteczność działania uszczelnienia statycznego. W przypadku powierzchni zbyt gładkich, o wartości Ra poniżej 0,4 µm, adhezja uszczelki może być na tyle silna, że demontaż staje się trudny, a część materiału może pozostać na powierzchni. Z kolei powierzchnie zbyt chropowate (Ra powyżej 3,2 µm) generują mikroprzejścia, przez które może przenikać medium, zwłaszcza gazy. Zaleca się więc wartości Ra w przedziale 0,8–1,6 µm, zależnie od rodzaju uszczelnienia i medium roboczego.
Moment dokręcania a trwałość uszczelnienia
Moment dokręcania elementów złącznych ma bezpośrednie przełożenie na trwałość uszczelnienia. Zastosowanie klucza dynamometrycznego i przestrzeganie sekwencji dokręcania (najczęściej wg schematu krzyżowego) zapobiega nierównomiernemu ściskaniu uszczelki. Nierównomierny docisk prowadzi do lokalnych przecieków oraz do deformacji trwałej w obszarach nadmiernie obciążonych. Dobrze zaprojektowany system śrubowy, z precyzyjnie określonym momentem, wydłuża żywotność uszczelnienia nawet o kilkadziesiąt procent.
Najczęstsze błędy podczas instalacji uszczelnień statycznych
Montaż uszczelnień statycznych wydaje się operacją prostą, jednak w praktyce popełnia się szereg błędów, które obniżają szczelność układu. Do najczęstszych należą:
- Stosowanie uszczelnień niezgodnych z projektem – zdarza się, że technik używa dostępnej pod ręką uszczelki, która nie została przewidziana do danej aplikacji
- Brak kontroli stanu powierzchni uszczelnianych – zadrapania, zanieczyszczenia lub korozja na kołnierzu skutkują mikroprzecieku
- Montaż uszczelki przekręconej lub zdeformowanej – powoduje lokalne koncentracje naprężeń i przedwczesne zniszczenie
- Niewłaściwa kolejność dokręcania śrub – prowadzi do nierównomiernej kompresji i powstawania punktów przeciekowych
Każdy z tych błędów można wyeliminować poprzez szkolenie personelu montażowego oraz wprowadzenie procedur kontroli jakości na etapie montażu. W przemyśle lotniczym i medycznym stosuje się karty kontrolne przeglądów, w których technik potwierza wykonanie każdego kroku zgodnie z instrukcją, co radykalnie ogranicza ryzyko pomyłki.
Rola uszczelnień statycznych w bezpieczeństwie układów
Uszczelnienia statyczne to niepozorne, ale niezwykle istotne elementy, które wpływają na bezpieczeństwo i efektywność układów hydraulicznych, pneumatycznych, a także wielu innych instalacji przemysłowych. Wyciek paliwa, gazu procesowego czy substancji toksycznej może doprowadzić do pożaru, wybuchu lub skażenia środowiska. Dlatego zarówno normy międzynarodowe (np. ISO, DIN), jak i przepisy krajowe nakładają szczegółowe wymogi dotyczące materiałów i procedur montażowych. W instalacjach gazowych wysokoprężnych dopuszcza się jedynie uszczelnienia certyfikowane i regularnie kontrolowane w ramach przeglądów okresowych.
